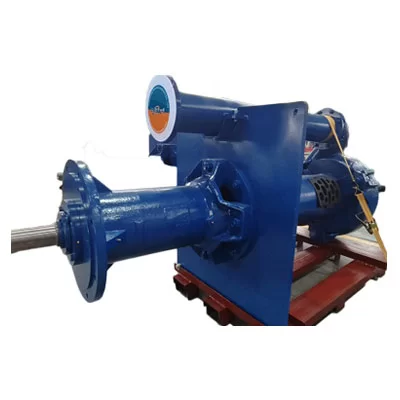

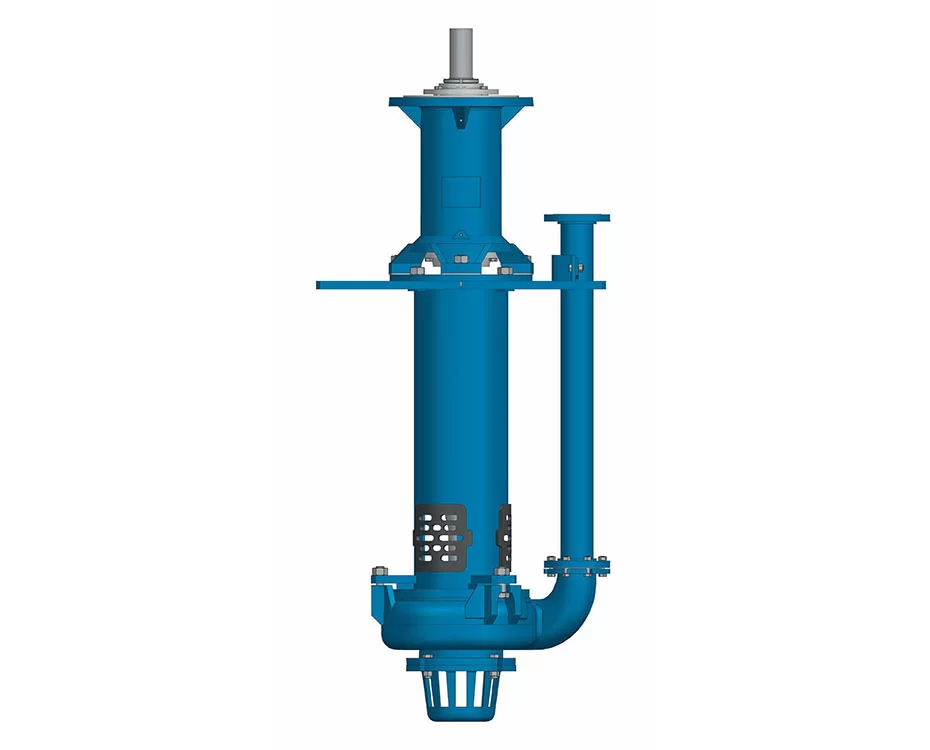

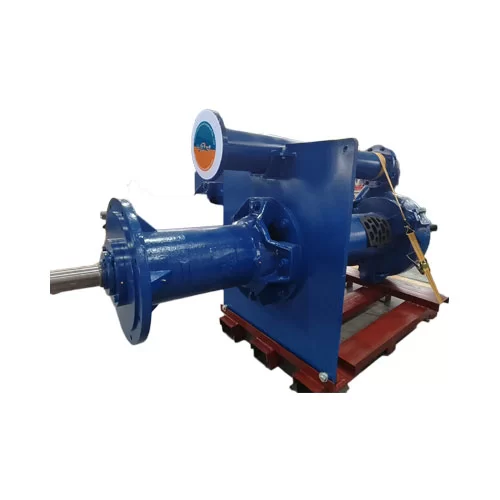

Шламовый насос 200SV-SP — это вертикальный центробежный шламовый насос, предназначенный для работы в погруженном состоянии. Он используется для работы с агрессивными, грубыми и высококонцентрированными суспензиями.
Конструктивные особенности

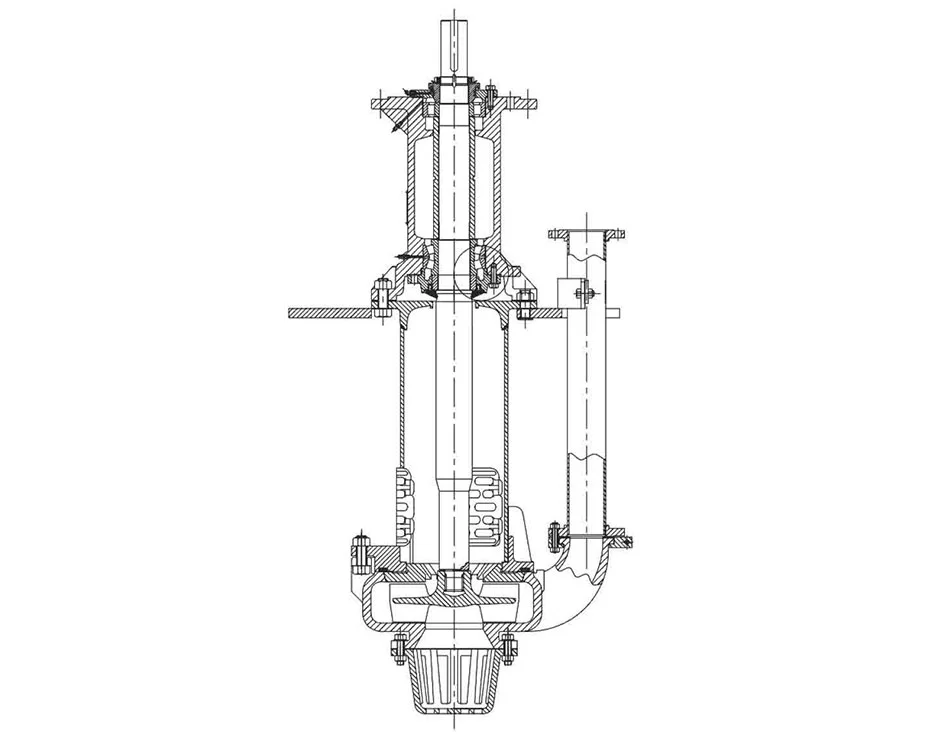

Имеет вертикальную консольную однокорпусную конструкцию.
Оснащен полуоткрытым рабочим колесом двойного всасывания, изготовленным из твердого металла или резины.
Имеет подшипниковый узел картриджного типа с подшипником высокой грузоподъемности.
Зазор между рабочим колесом и износной пластиной можно регулировать для обеспечения эффективной работы.
Уплотнение вала не требуется.
Насос и двигатель могут приводиться в движение посредством прямой муфты или ременной передачи.
Детали, контактирующие с рабочей средой, изготавливаются из износостойких и коррозионностойких сплавов с высоким содержанием хрома, резины или полиуретана.
Обрабатываемая среда: абразивные и коррозийные суспензии, содержащие твердые частицы.

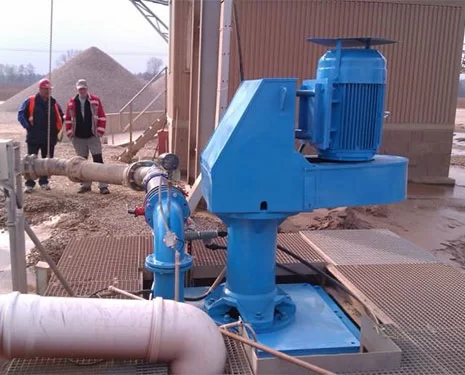

Метод работы: работает под водой; не требуется уплотнение вала или уплотнительная вода, и он хорошо работает даже в условиях недостаточного всасывания.

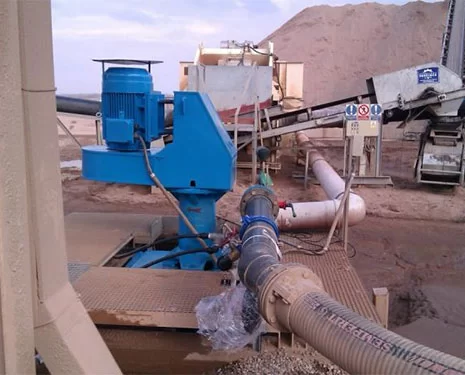

Шламовый насос 200СВ-СП(Р) широко используется в горнодобывающей, электроэнергетической, металлургической, угольной, строительной и химической промышленности.
Технические характеристики вертикальных шламовых насосов серии SP(R) | |||||||||||
Модель | Рамка | Макс. | отстойник | Производительность для чистой воды | Рабочее колесо | ||||||
Емкость Q | Голова | Скорость | Эффективность | Тип | Количество | Лопасть Φ | Проход | ||||
m3/hr | m | об/мин | % | ||||||||
40PV-SP | PV | 15 | 900 | 10–44 | 5–28 | 1000-2200 | 20-40 | Открыть | 5 | 188 | 12 |
10–40 | 9–37 | 1400-2600 | 15-32 | Цикло | 8 | 195 | 26 | ||||
40PV-SPR | PV | 15 | 900 | 10–50 | 8–52 | 1200-3000 | 20-40 | Открыть | 5 | 188 | 12 |
65QV-SP | QV | 30 | 1200 | 20–120 | 4–56 | 600-2000 | 25-51 | Открыть | 5 | 280 | 15 |
20–110 | 5–28 | 700-1500 | 20-35 | Цикло | 8 | 290 | 40 | ||||
65QV-SPR | QV | 30 | 1200 | 20–100 | 8–46 | 700-850 | 20-47.5 | Открыть | 5 | 280 | 23 |
100RV-SP | фургон | 75 | 1500 | 50–300 | 6–50 | 500-1400 | 20-56 | Открыть | 5 | 370 | 32 |
50–250 | 6–31 | 600-1200 | 20-40 | Цикло | 8 | 390 | 70 | ||||
100RV-SPR | фургон | 75 | 1500 | 50–270 | 9–46 | 600-1400 | 30-60 | Открыть | 5 | 370 | 40 |
150SV-SP | СВ | 110 | 1800 | 100–500 | 7–37 | 500-1000 | 20-55 | Открыть | 5 | 450 | 45 |
100–450 | 7–37 | 500-1000 | 20-40 | Цикло | 8 | 480 | 80 | ||||
150SV-SPR | СВ | 110 | 1800 | 100–450 | 7–35 | 500-1000 | 20-56 | Открыть | 5 | 450 | 45 |

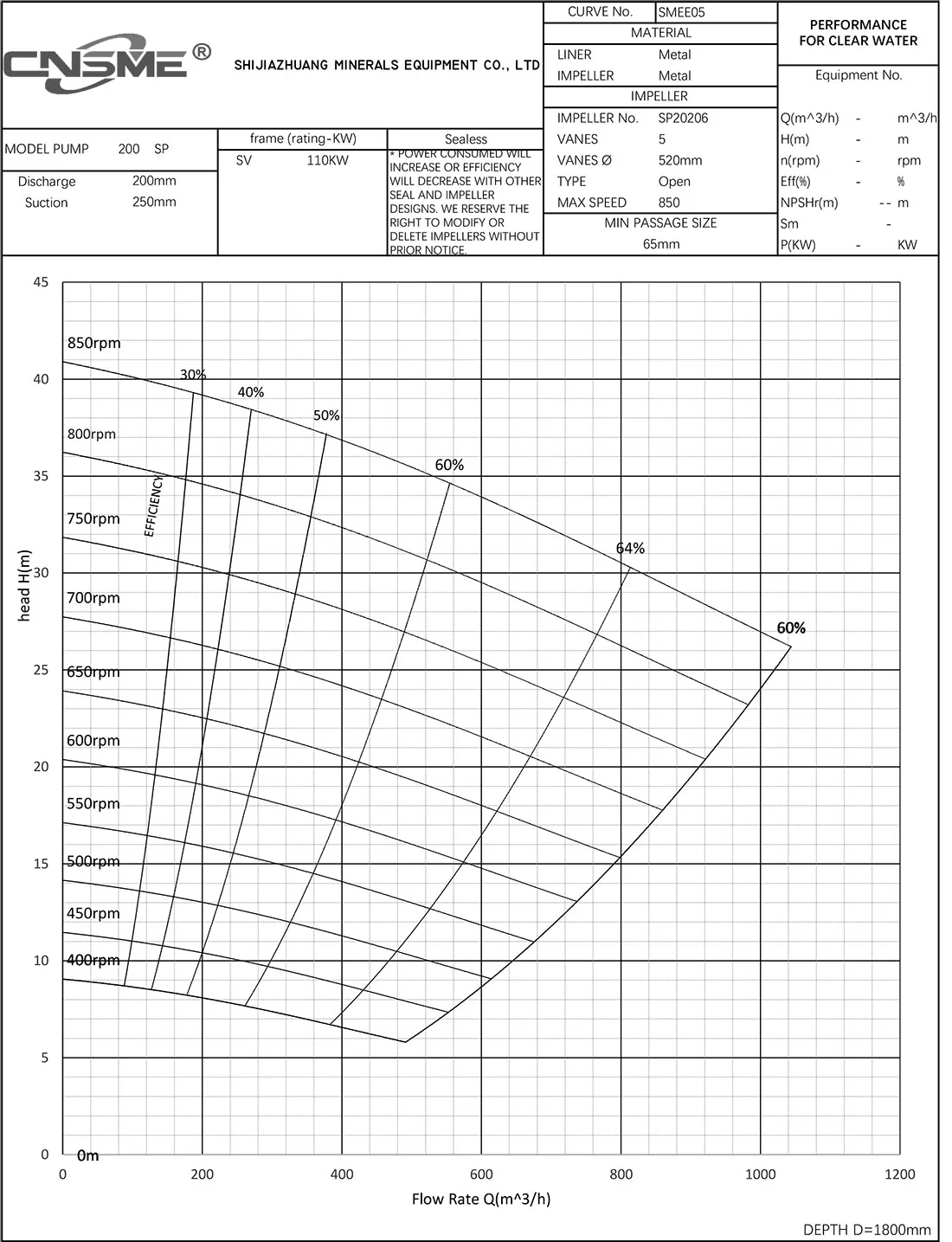

200SV-SP | СВ | 110 | 1800 | 200–800 | 7–38 | 400-850 | 30-64 | Открыть | 5 | 520 | 65 |
250TV-SP | ТВ | 200 | 1800 | 300–1000 | 8–35 | 400-750 | 20-63 | Открыть | 5 | 575 | 65 |
300TV | ТВ | 200 | 2100 | 360–1400 | 5–28 | 350-700 | 20-62 | Открыть | 5 | 610 | 65 |
Варианты материалов смачиваемых частей: A05, A33, A49, A61, R55. | |||||||||||
Nov 26,25
Сходства и различия между вертикальным шламовым насосом ZJL и погружным шламовым насосом SP
Dec 12,25
Nov 26,25

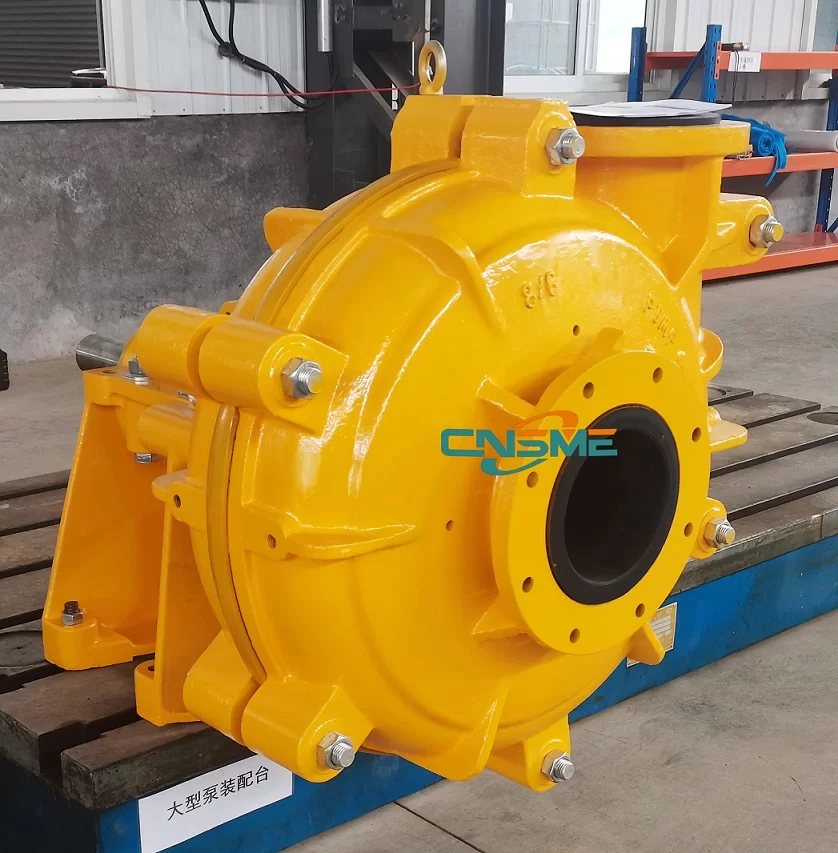

Возможные причины протечек торцевых уплотнений и способы их устранения
