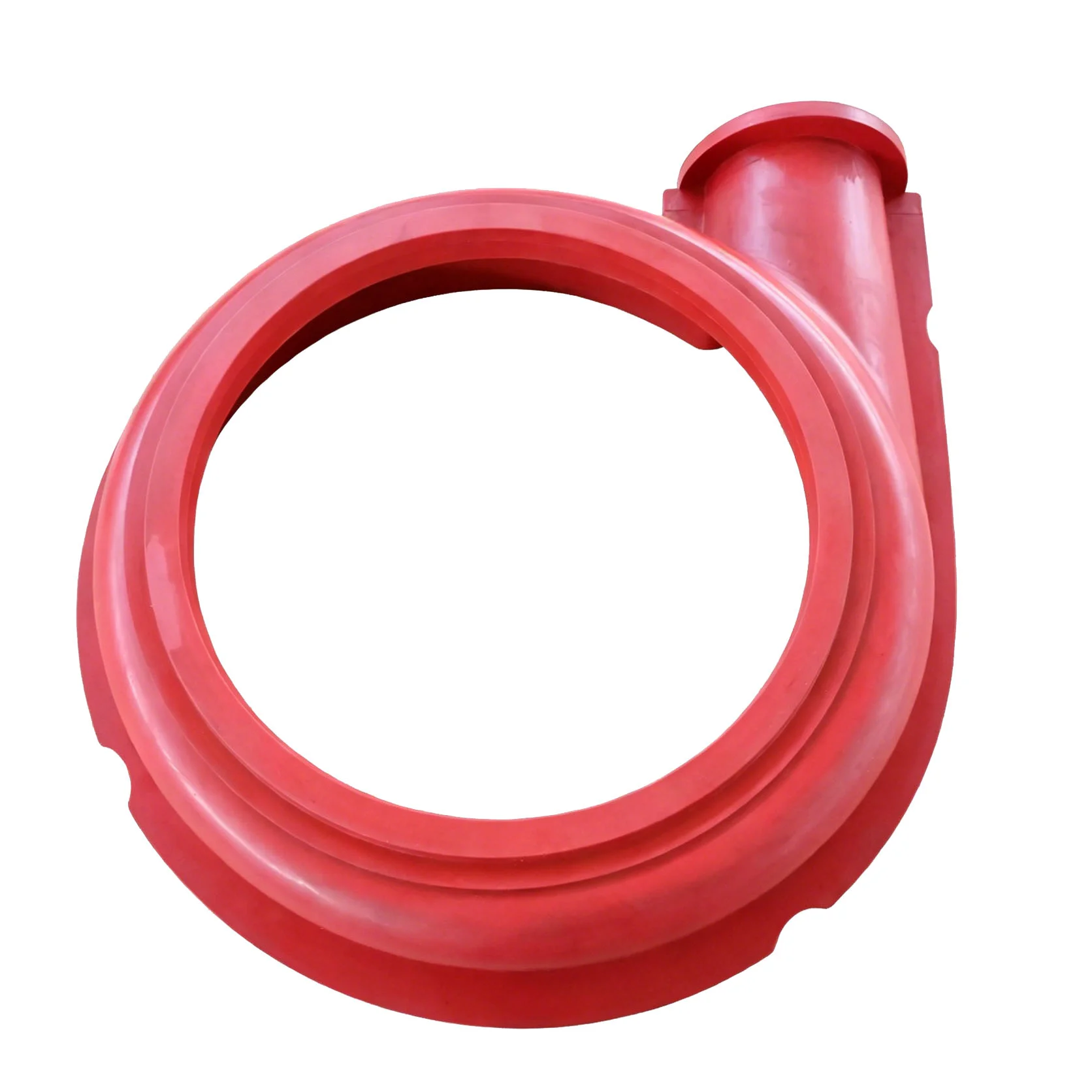

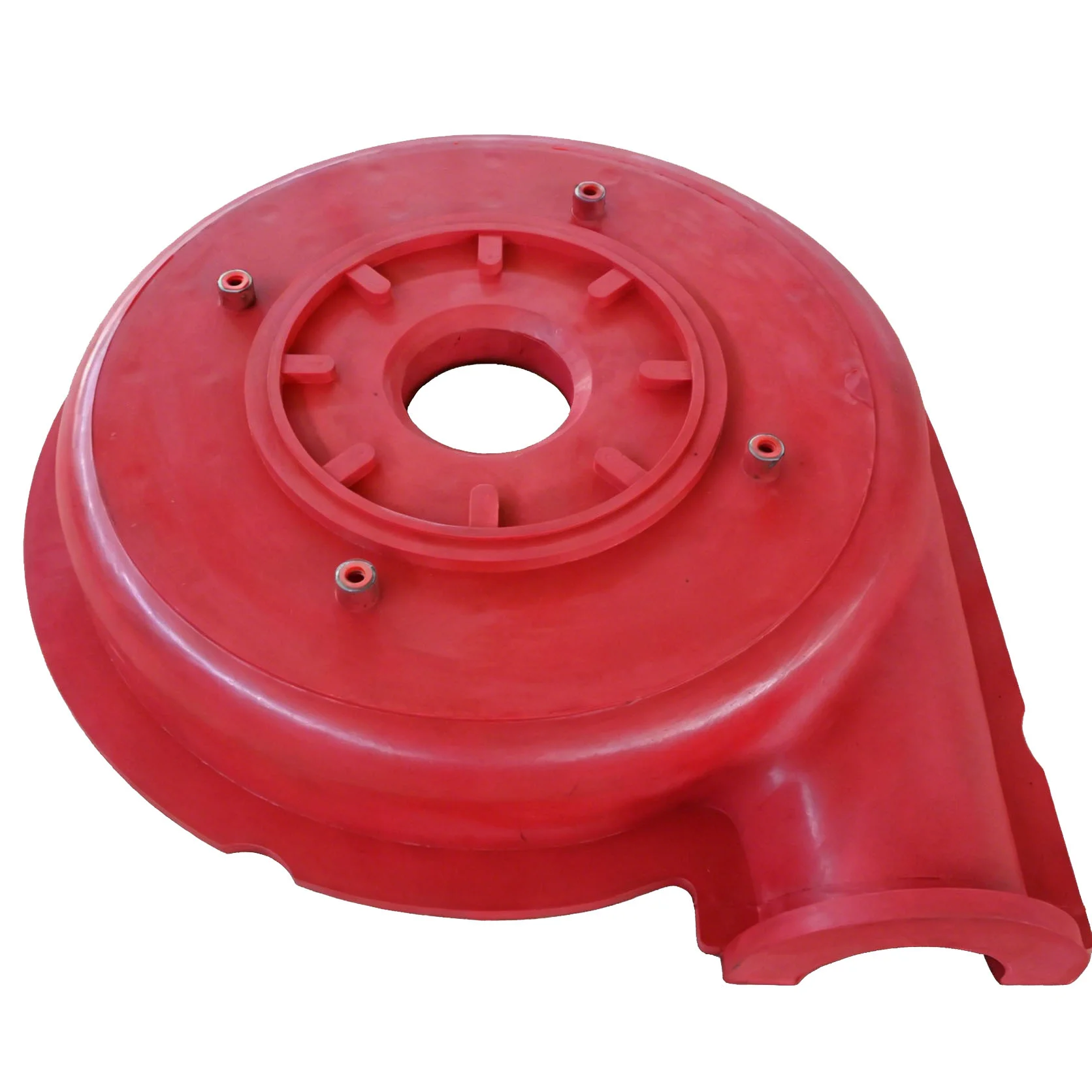

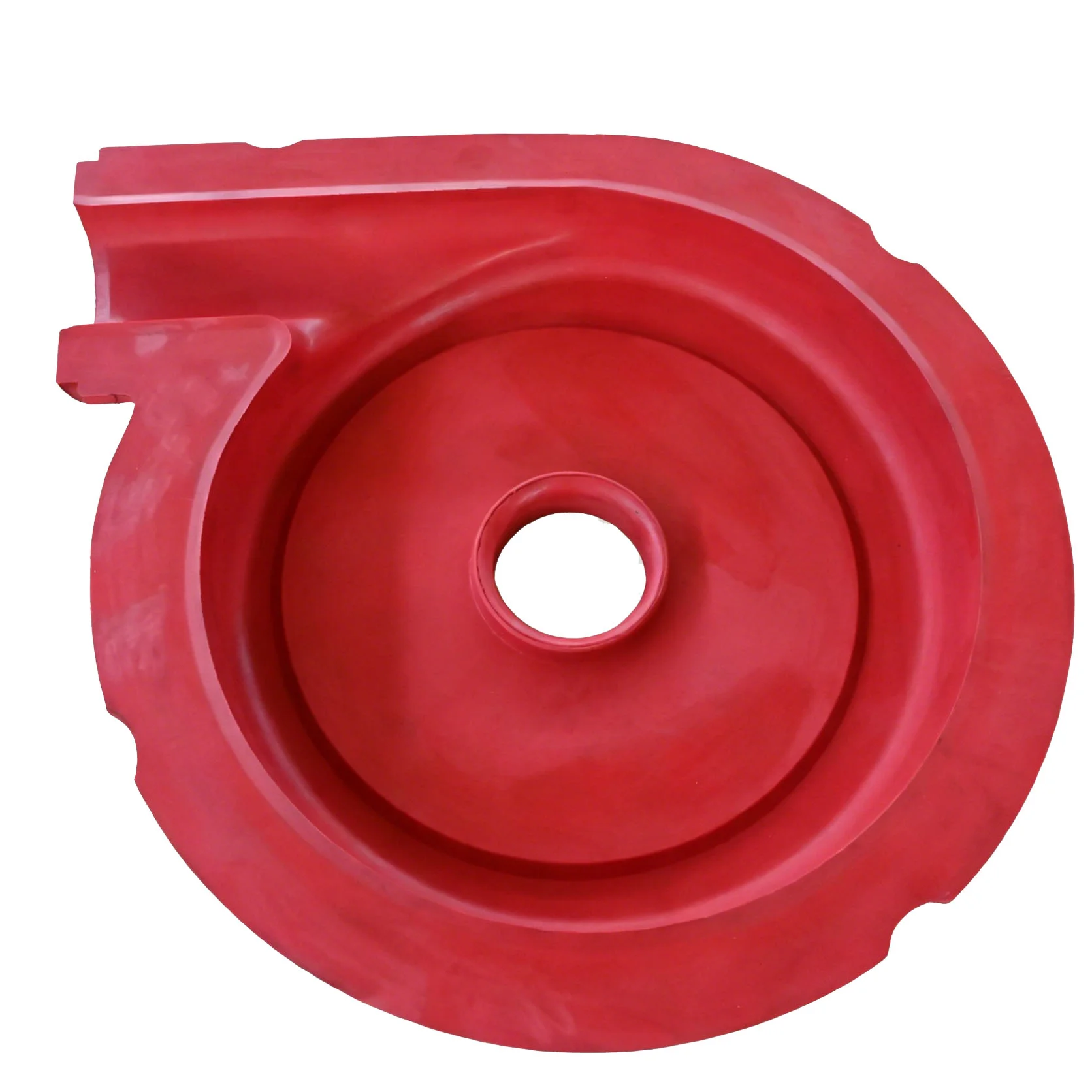

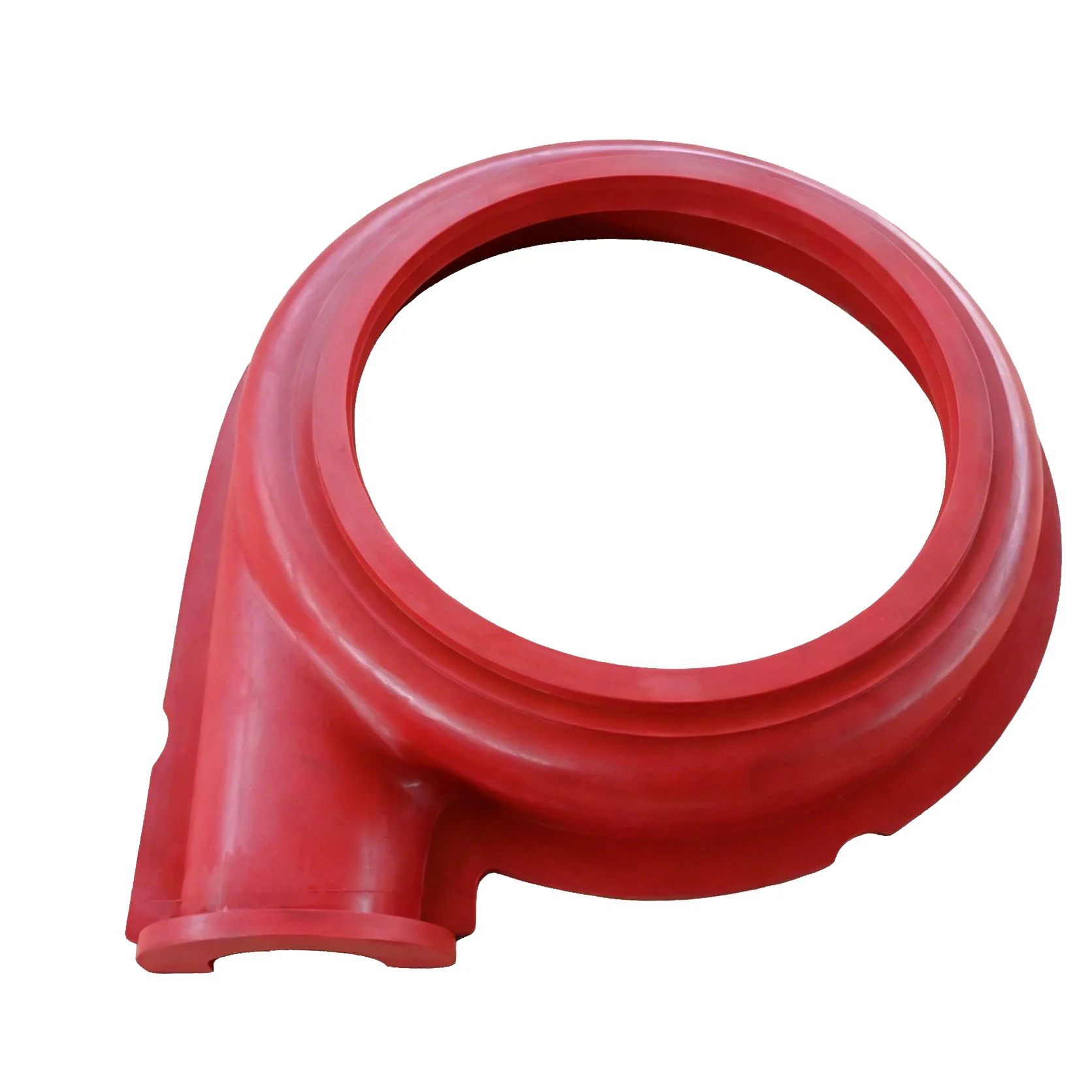

Вкладыш рамной пластины и вкладыш крышки являются двумя наиболее важными изнашиваемыми деталями проточной части шламового насоса. Эти компоненты, обычно называемые задним и передним вкладышами, образуют внутренние поверхности корпуса, которые находятся в непосредственном контакте с абразивной суспензией. Они защищают корпус насоса от износа, сохраняют гидравлическую эффективность и обеспечивают сменный жертвенный слой, что значительно снижает затраты на техническое обслуживание.

В Насос ЦНСМЭ, мы производим высокоэффективные вкладыши рамной пластины и вкладыши крышки, полностью взаимозаменяемые с Weir.  Уорман конструкции. Эти вкладыши, доступные из белого железа с высоким содержанием хрома, натурального каучука и специальных эластомеров, предназначены для горнодобывающей промышленности, переработки полезных ископаемых, производства электроэнергии и дноуглубительных работ.

Что такое облицовка рамной пластины и облицовка защитной пластины?

В горизонтальном шламовом насосе корпус насоса разделен на две основные секции.:

• Облицовка рамной пластины: Устанавливается со стороны рамы насоса.

• Вкладыш крышки: Устанавливается на стороне всасывания или на стороне крышки насоса.

Вместе с горловиной и рабочим колесом эти вкладыши образуют гидравлическую камеру насоса и обеспечивают износостойкую защиту от высокоабразивных суспензий.

Основные функции

Защита от износа

Вкладыши защищают внешний корпус от прямого контакта с суспензией, предотвращая дорогостоящие структурные повреждения.

Гидравлические характеристики

Их прецизионные профили поддерживают спроектированный проходной канал и эффективность насоса.

Простое обслуживание

Поскольку они являются сменными изнашиваемыми деталями, при износе необходимо менять только вкладыши, а не весь корпус.

Гибкость материала

Различные материалы могут быть выбраны в зависимости от размера частиц, pH и рабочей температуры.

Общие материалы

Белый чугун с высоким содержанием хрома (A05, A07, A49)

• Твердость до HRC 58–65.

• Отличная стойкость к истиранию

• Подходит для горнодобывающей и песчаной промышленности.

Натуральный каучук (R55)

• Превосходная ударопрочность

• Идеально подходит для мелких и острых частиц

Полиуретан

• Хороший баланс износостойкости и коррозионной стойкости

  Структурные характеристики

  • Прецизионные литые поверхности износа

  • Монтажные поверхности, обработанные на станке с ЧПУ

  • Взаимозаменяемы со стандартами Warman.

  • Оптимизированная внутренняя гидравлическая геометрия

  • Длительный срок службы в тяжелых условиях

    Почему стоит выбрать насос CNSME?

    Являясь специализированным производителем шламовых насосов в Китае, CNSME поставляет высококачественные изнашиваемые детали клиентам по всему миру. Наши передние и задние футеровки спроектированы таким образом, чтобы максимально увеличить срок службы и снизить совокупную стоимость владения в сложных промышленных условиях.
